Description
Les moteurs MSI représentent un choix pertinent pour toutes les applications de 28 à 180 cm³ de cylindrée, dans un encombrement réduit.

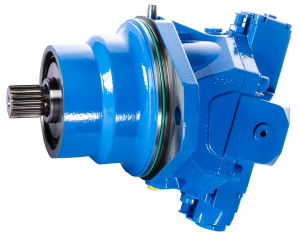

Moteur série MSI (semi intégré) HYDRO LEDUC
Modèle MSI
Description:
Moteurs hydrauliques issus de la technologie à pistons sphériques et construits autour d’un axe-barillet à 40°, ils combinent haute performance et encombrement réduit.
Grâce à son design dit « semi-intégré » (cartouche), le moteur MSI vous permet de gagner de l’espace sur votre assemblage.
Les moteurs à pistons sphériques MSI sont conçus pour les principales applications fixes et mobiles, et pour être utilisés aussi bien en circuit fermé qu’en circuit ouvert.
Les pressions de service de ces moteurs vont jusqu’à 400 bar en continu et 450 bar en pointe, les vitesses de rotation de 3400 à 6300 tr/min selon le modèle.
Les moteurs MSI sont proposés en standard avec arbre cannelé (arbre à clavette sur demande).
En orifices d’alimentation A et B plusieurs options sont disponibles.
Avantages:
- rendement élevé,
- norme ISO 3019-2 – semi-intégré,
- cylindrées de 28 à 180 cm3/tr,
- vitesses maximale en continu jusqu’à 6300 tr/min selon le modèle,
- pression maximale supportable 400 bar en continu et 450 bar en pointe,
- capteur de vitesse et valve de balayage sur demande.
Domaines d'application:
-
équipements de travaux publics (transmission d’engins),
-
machines forestières (tête d’abattage, broyeur…),
-
machines agricoles,
-
treuils fortement sollicités,
-
équipements miniers,
-
réducteurs planétaires.
Note: 108 R = 108cm3/tr sur l'encombrement du 125cm3/tr.
Caractéristiques:
|
Type de moteur |
Cylindrée (cm3/tr) |
Vitesse maximale en continu (1) (tr/mn) |
Vitesse maximale intermittente (1) (tr/mn) |
Q maximal absorbé (l/mn) |
Couple (N.m/bar) |
Couple à 350 bar (N.m) |
Pression maximale supportable continu / pointe (bar) |
Masse (kg) |
|
MSI 28 |
27,7 |
6300 |
6900 |
175 |
0,44 |
154 |
400 / 450 |
11,5 |
|
MSI 32 |
32,1 |
6300 |
6900 |
202 |
0,51 |
179 |
400 / 450 |
11,5 |
|
MSI 41 |
41,1 |
5600 |
6200 |
230 |
0,65 |
229 |
400 / 450 |
11,5 |
|
MSI 50 |
50,3 |
5000 |
5500 |
252 |
0,80 |
280 |
400 / 450 |
19 |
|
MSI 63 |
63 |
5000 |
5500 |
315 |
1,00 |
351 |
400 / 450 |
19 |
|
MSI 80 |
80,4 |
4500 |
5000 |
362 |
1,28 |
448 |
400 / 450 |
26 |
|
MSI 90 |
90 |
4500 |
5000 |
405 |
1,43 |
501 |
400 / 450 |
26 |
|
MSI 108 |
108,3 |
4000 |
4400 |
433 |
1,72 |
603 |
400 / 450 |
26 |
|
MSI 108 R (2) |
108,3 |
3400 |
4500 |
368 |
1,72 |
603 |
400 / 450 |
33 |
|
MSI 125 |
125,4 |
3400 |
4500 |
426 |
2,00 |
699 |
400 / 450 |
33 |
