Description
Moteurs hydrauliques issus de la technologie à pistons sphériques et construits autour d’un axe-barillet à 40°.

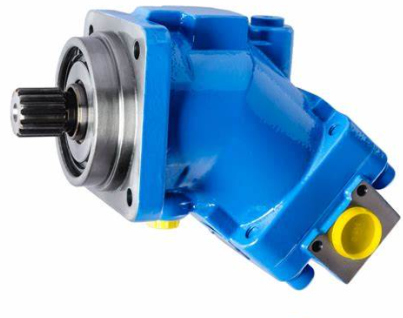

Moteurs série M (norme ISO) HYRDO LEDUC
Modèle M
Description: .
Les moteurs à pistons sphériques M sont conçus pour les principales applications fixes et mobiles, et pour être utilisés aussi bien en circuit fermé qu’en circuit ouvert.
Les pressions de service de ces moteurs vont jusqu’à 400 bar en continu et 450 bar en pointe, les vitesses de rotation de 3400 à 8000 tr/min selon le modèle.
Les moteurs M existent avec arbre cannelé ou arbre à clavette.
Avantages:
- équipements de travaux publics (transmission d’engins, applications vibrantes),
- ventilateurs,
- machines forestières (tête d’abattage, broyeur…),
- machines agricoles,
- treuils fortement sollicités,
- équipements miniers,
- équipements municipaux (épareuse, balayeuse, saleuse…),
- défense.
-
équipements de travaux publics (transmission d’engins, applications vibrantes),
-
ventilateurs,
-
machines forestières (tête d’abattage, broyeur…),
-
machines agricoles,
-
treuils fortement sollicités,
-
équipements miniers,
-
équipements municipaux (épareuse, balayeuse, saleuse…),
-
défense.
Type de moteur |
Cylindrée (cm3/tr) |
Vitesse maximale en continu (1) (tr/mn) |
Vitesse maximale intermittente (1) (tr/mn) |
Q maximal absorbé (l/mn) |
Couple (N.m/bar) |
Couple à 350 bar (N.m) |
Puissance maximale théorique à 400 bar (kW) |
Pression maximale supportable continu / pointe (bar) |
Masse (kg) |
M 5_093840 |
5 |
8000 |
8800 |
40 |
0,08 |
28 |
26,6 |
400 / 450 |
4,4 |
M 12 |
12 |
8000 |
8800 |
96 |
0,19 |
67 |
64 |
400 / 450 |
5,5 |
M 18 |
18,0 |
8000 |
8800 |
144 |
0,29 |
100 |
96 |
400 / 450 |
5,5 |
M 25 |
24,9 |
6300 |
6900 |
157 |
0,40 |
139 |
104,5 |
400 / 450 |
11,5 |
M 28 |
27,7 |
6300 |
6900 |
175 |
0,44 |
154 |
116,3 |
400 / 450 |
11,5 |
M 32 |
32,1 |
6300 |
6900 |
202 |
0,51 |
179 |
134,8 |
400 / 450 |
11,5 |
M 41 |
41,1 |
5600 |
6200 |
230 |
0,65 |
229 |
153,4 |
400 / 450 |
11,5 |
M 45 |
45,4 |
5000 |
5500 |
227 |
0,72 |
253 |
151,3 |
400 / 450 |
18 |
M 50 |
50,3 |
5000 |
5500 |
252 |
0,80 |
280 |
167,6 |
400 / 450 |
18 |
M 63 |
63 |
5000 |
5500 |
315 |
1,00 |
351 |
210 |
400 / 450 |
18 |
M 80 |
80,4 |
4500 |
5000 |
362 |
1,28 |
448 |
241,2 |
400 / 450 |
23 |
M 90 |
90 |
4500 |
5000 |
405 |
1,43 |
501 |
270 |
400 / 450 |
23 |
M 108 |
108,3 |
4000 |
4400 |
433 |
1,72 |
603 |
288,8 |
400 / 450 |
23 |
M 108 R (2) |
108,3 |
3400 |
4500 |
368 |
1,72 |
603 |
245,4 |
400 / 450 |
35 |
M 125 |
125,4 |
3400 |
4500 |
426 |
2,00 |
699 |
284,2 |
400 / 450 |
35 |
M 160 |
160 |
3600 |
4000 |
576 |
2,55 |
891 |
384 |
400 / 450 |
48,5 |
M 180 |
180,6 |
3600 |
4000 |
650 |
2,87 |
1006 |
433,4 |
400 / 450 |
48,5 |
